功能特点：

        本产品为非编码型烟感探测器，具有一对开关量输入触点，可根据实际需要选择常开或常闭输出。正常工作时，指示灯每隔8秒闪烁一次；报警时，指示灯常亮，同时报警输出触点动作。

         1.断电复位/自动复位可选

         2.电源无极性输入（交流、直流）

         3.报警输入NC/NO可选

         4.联网输出/LED指示报警

         5.SMT工艺制造，稳定性强

         6.防尘、防虫、抗白光干扰设计

         7.金属屏蔽，抗射频干扰（20V/m-1GHz）

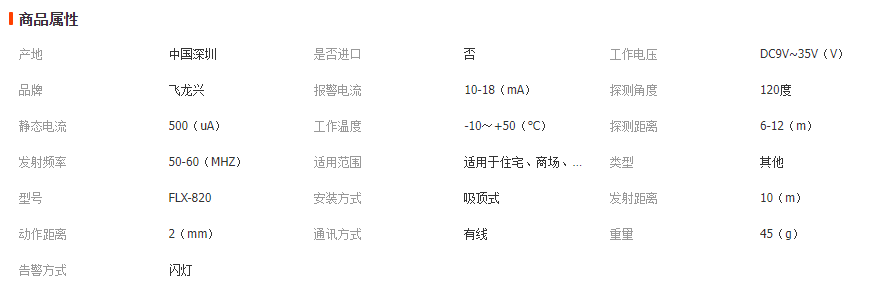

技术参数:

       工作电压：DC9V~35V

        待机电流：12mA（继电器常闭）

                       500uA（继电器常开）

        报警电流：10mA（继电器常闭）

                       18mA（继电器常开）

        报警指示：红色LED常亮

        传  感  器：红外光电传感器

        工作温度：-10°C~+50°C

        坏境温度：最大95%RH（无凝结现象）

        抗RF干扰：10MHz-1GHz  20V/m

        报警输出：常开/常闭可选，接点容量DC28V100mA

        复位方式：自动复位/断电复位可选

        覆盖区域：当空间高度为6m-12m，一个探测器的保护面积对一般保护现场而言为80平方米；空间高度为60m以下时，保护面积为60平方米。具体参数应以火灾自动报警系统设计规范GB50116-98为准。

        执行彼岸准：GB4716-2005，EN54-7

        灵敏度：0.5db/m(±0.1dB/m)

        外形尺寸：104mm（直径）*51mm（高度）

产品安装：

     1、选择合适的安装位置，一般安装于探测器覆盖区域中央的天花板上。

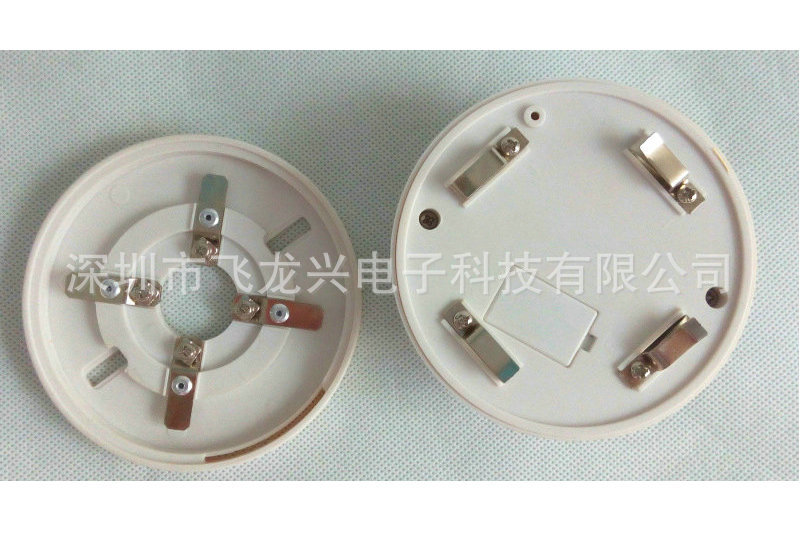

     2、将电源线、信号线与安装底座相连（安装底板“1+”和“2-”为电源输入;“3、4”为报警输出触点）。

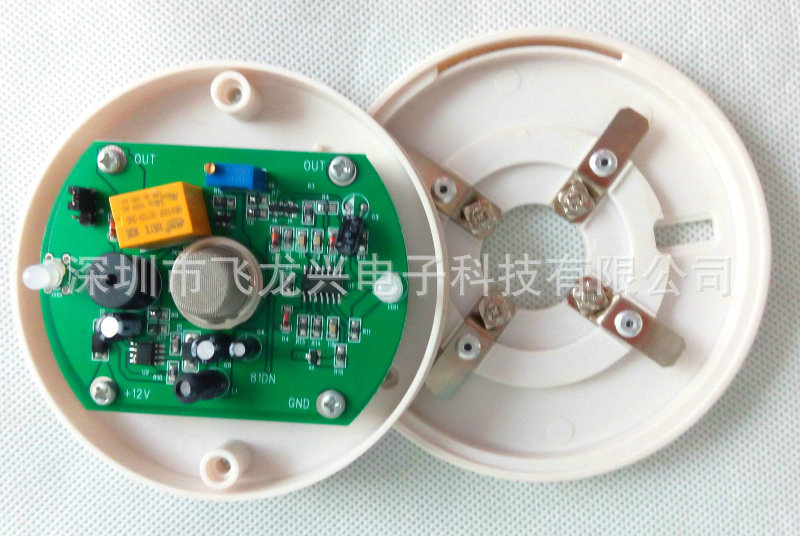

     3、跳线说明：

          KT报警输出设置：1-2短接继电器常闭

                                   2-3短接继电器常开

          RST报警方式：    1-2短接可自动复位

                                   2-3短接为断电复位

     4、用螺丝将安装底座固定在天花板上。

     5、将探测器底端的定位凸点对准安装底座的定位凹槽顺时针旋转即可安装好探测器
