商品描述

产品概述：

    XBD-W型卧式单级消防泵组系单级单吸离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水，也可应用于厂矿给排水。输送液体的流量范围为5~100L/S，压力范围为0.3~0.8Mpa，配套功率范围为4.0~75KW,口径范围为Φ65~Φ200mm。

    XBD-W型卧式单级消防泵组其性能,技术条件均符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求。质量可靠,性能稳定。

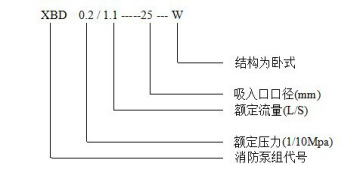

型号意义：

主要特点：

    1、泵结构紧凑,体积小,外观美观,其机泵一体结构决定安装占地面积小,其重心重合于泵脚中心,因而增加了泵的运行稳定性和使用寿命。

    2、运行平稳、噪音低、组件同心度高，叶轮经动静平衡试验，运行时无振动、低噪音，改善了使用环境。

    3、泵密封采用机械密封，具有密封可靠，可泄漏的特点。

    4、维修方便，勿需拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行维修。

产品用途：

    XBD-W型卧式单级消防泵组主要用于消防系统管道增压送水,也可适用于工业和城市给排水,高层建筑增压送水,远距离送水,采暖,浴室,锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。

结构说明：

    XBD-W型卧式单级消防泵组由电机和泵两部分组成,泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口垂直布置，且口径规格机同，装卸极为方便，占地面积小。泵和电机共用安装底座，同心度高，便于安装，增加了泵组运行的稳定性。泵轴封采用机械密封，具有密封可靠，无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6Mpa压力设计，管路配套方便。

主要部件材料:

泵组的安装：

    1.安装前检查水泵和电机的完好情况；

    2.泵组安装位置应尽可能靠近水源出；

    3.安装管路时，进、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量；

    4.泵用于有吸程场合，进水管端应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象存在；

    5.在进口管路上最好装有过滤网，以防杂质进入叶轮内部。屡网的有效面积应是进水管面积的3~4倍，以保证液体的自由畅通；

    6.为了维护和使用方便安全，在泵组的进、出口管路上各安装一只调节阀及泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。

    7. 进口如需扩径连接，请选用偏心异径管道接头。

泵组的起动、运转和停车：

一、起动

    1.泵组用于有吸程场合，即进口为负压时，应先向管路中进行灌水或用真空泵引水，使水充满整个泵和进口管路，注意进口管路必须密封，不得有漏气现象存在。

    2.关闭出口管上的闸阀及压力计旋塞，以减小起动电流。

    3.用手转动转子几圈，使轴承润滑并检查泵内叶轮和密封环远转有无碰擦，如转不动，不应起动，直到找出故障原因为止。

    4.试起动，电机转向应和泵上的箭头指向一致，打开计旋塞。

    5.当转子达到正常运转后，压力计显示出压力时，逐渐打开出口闸阀，调节至所需工况。

二、运转

    1.泵组在运转时，必须注意观察仪表读数，尽量使泵在铭牌规定的流量扬程附近工作，严防大流量运行。

    2.定时检查电机电流值不应超过额定电流。

    3.泵组的轴承温度不得高于75℃，并不得超过外界温度35℃。

    4.泵组在开始运转时应放松填料压盖，当膨胀石墨或填料完全膨胀后再调整到合适的程度。

    5.易损件磨损过大应及时更换。

    6.发现异常现象，立即停机检查原因。

三、停车

    1.关闭出水管路上的闸阀，关闭真空旋塞。

    2.停止电机，然后关闭压力计旋塞。

    3.如有冬季寒冷季节，应将泵内液体放尽，以免冻裂。

    4.长期停止使用，应将泵拆卸，清洗上油，妥善保管。
