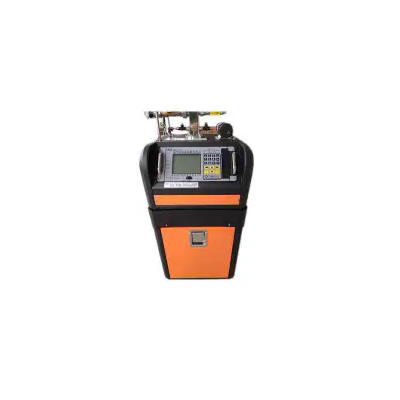

LB-7035型油气回收多参数检测仪
使用说明书V03-新国标
1 产品概述
LB-7035 型油气回收多参数检测仪（以下简称检测仪）是我公司针对加油站油气回收系统的验收检
验而精心研制的新产品。该检测仪技术性能指标符合生态环境部、国家市场监督管理总局颁布的有关标
准的规定，并顺利通过了国家环境监测仪器质量监督检验中心的检测，防爆等级：Ex ib ⅡA T4 Gb。研
制过程中广泛征求了专家及用户的意见，应用高性能 32 位处理器、宽温工业显示屏、传感器及新材料
领域的高新技术，竭力为用户提供一台质量可靠、性能稳定的高品质检测仪。
2 适用范围
加油站油气回收系统的密闭性、液阻和气液比等参数的检测。
3 采用标准
GB 20952-2020 加油站大气污染物排放标准
4 主要特点
4.1 设备具有防爆性能，可应用于防爆及非防爆场合；
4.2 密闭性、液阻和气液比等参数检测一体化；
4.3 5.7 寸大屏幕，显示信息量大；
4.4 设备一体化，模块化设计，配备万向轮、快速管接口等便于检测仪移动、运输和组装；
4.5 采用独特算法，流量、体积更准确；
4.6 仪器配置压力发生器，便于仪器密闭性检测；
4.7 U 盘读写，检测仪测量数据可实现与电脑间转存；
4.8 检测地点信息可输入，具有智能拼音输入法功能，方便输入中英文；
4.9 具有实时时钟功能，无需输入检测时间；
4.10 能实时测量大气压、环境温度和环境相对湿度；
4.11 各参数均可实现多次检测，并可实现选择式打印输出；
4.12 可适应热敏和针式两种微型打印机，用户可根据需要选配（出厂默认配置热敏打印机）；
4.13 内置大容量可充电防爆型锂电池，可连续工作 12 小时；
4.14 具有电源管理功能，使检测仪更节能；
4.15 带锁滑轨式抽屉，便于存放所用的管路、适配器、接地线等零部件；
4.16 油桶进出口均有快速帽子，防止汽油挥发，影响人体健康。
5 工作原理
5.1 回收系统密闭性检测工作原理
用氮气对油气回收系统加压至 500Pa，允许系统压力衰减。检测 5min 后的剩余压力值，将此压力
值与 GB 20952-2020 规定的最小剩余压力限值进行比较，如果低于限值，表明系统泄漏程度超出允许范
围。
5.2 液阻测量原理
以规定的氮气流量（18L/min、28L/min、38L/min）向油气回收管线内充入氮气，模拟油气通过油
气回收管线的状态。用压力表或同等装置检测气体通过管线的液体阻力，了解管线内各种原因对气体产
生阻力的程度，用来判断是否影响油气回收。
5.3 气液比测量原理
在加油枪的喷管处安装一个密合的适配器，该适配器与气体流量计连接。加油过程中产生的油气先
通过气体流量计，然后进入加油枪喷管上的油气收集孔。检测仪所计量的气体体积与加油机同时计量的
汽油体积的比值称为气液比。通过气液比的检测，可以了解油气回收系统的回收效果。
