企业资料通过认证

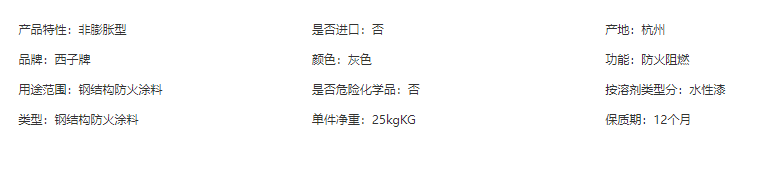

杭州西子牌NH-2室内非膨胀型钢结构防火涂料石膏基详细介绍
石膏基非膨胀型钢结构防火涂料施工工艺
一、施工要求：
1、基面处理：施工前需清理经防锈处理过的钢构表面积尘、油污、水渍等杂物；
2、环境温度应保持在5~38℃，湿度不宜大于90%，风速大于5m/s、构件表面结露或淋雨下不宜施工。
二、施工方法：
1、基面打底：采用配套的水性胶结剂（推荐使用VAE乳液707型号）与打底专用涂料配制成打底料，配比：水性胶结剂:水:涂料=1:2.3:3（重量比），在卧式灰浆搅拌机中搅拌5-10分钟成均匀厚浆状即可使用。采用喷涂施工，喷涂机械为常规设备（空压机、手提喷枪），压缩空气工作压力控制在0.5~0.6Mpa；喷嘴直径6~8mm，喷涂厚度控制在2mm左右（喷一度）。喷枪移动速度应均匀，避免在一处停留时间过长，使喷出的料堆积。喷涂距离控制在20~30cm，喷涂角度尽量控制在80~90度。
注：亦可采用其他经过验证可行的基面处理工艺。基面处理后间隔24~72h可进行面层涂抹，高温干燥天气宜选用较短的间隔时间。
2、面层涂抹：本防火涂料为粉状混合物，加水即可使用，其参考用水量为料:水=1:（1~1.3）（重量比），准确加水量应通过施工稠度试验确定。涂料应搅拌均匀，建议使用低速搅拌机（如卧轴式灰浆搅拌机），拌时间5~10分钟。采用喷涂施工，喷涂机械为常规设备，压缩空气工作压力控制在0.5~0.6Mpa；喷嘴直径6~8mm，喷涂抹涂都要均匀，厚度在6-10mm左右。待涂层基本干燥后（以手触摸有硬牢感觉、表面不宜过分干燥），可进行下道施工。施工过程中应用探针随时检验涂层的厚度，直至达到要求厚度为止。
3、对涂层不完全包绕的结构形状、有振动或强度有特殊要求的条件下，应采取包钢丝网或玻璃纤维网加固措施。加网位置应在总厚度的中间稍靠内位置（如25mm厚度，加网位置在距构件表面8~12mm位置），用粘钉固定。
注：亦可采用其他经过验证可行的加固处理工艺。
三、注意事项：
1、本涂料应随拌随用，一次搅拌的混合料在常温下在30分钟内用完，天气炎热则更短。在极度干燥、炎热条件下，应采取必要保护措施（如遮阳），防止涂层失水过快。
2、固化与保养：刚施工完之涂层必须避免雨、水淋和机械撞击。
