商品描述

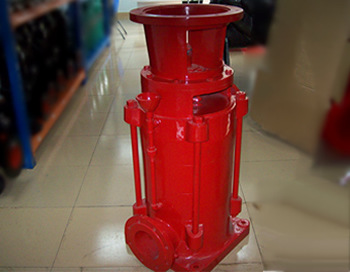

XBD-DLL型消防泵组适用于高低层建筑住宅、医院、旅馆、百货大楼、办公大楼等的消防系统，亦可用于生活供水、空调机组循环及冷却水输送等。
本系列产品主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水不含固体颗粒或纤维的液体。
技术参数:
流量范围:5～60L/s
扬程范围:0.245～2.549MPa
口径:50～150㎜
电机功率:3kW～160kW
转速:2950r/min
介质要求:≤80℃的清水或物理化学性质类似于水的液体
泵组为立式多级节段式结构，用拉紧螺栓把进水段、中段、出水段夹紧联成一体。泵每一级装一个叶轮、一个导叶。
性能参数表：
型号 | 级数 | 流量 | 扬程 | 转速 | 功率 | 效率 | 汽蚀余量 | 外形尺寸 | 重量 | |||
L/S | m3/h | M | r/min | kw | % | M | H | H2 | H3 | Kg | ||
XBD2.36/1.72-40DLL×2 | 2 | 1.36 1.72 2.05 | 4.9 6.2 7.4 | 23.6 | 1450 | 1.5 | 37 40 39 | 3.19 | 938 | 170 | / | 152 |
XBD3.54/1.72-40DLL×3 | 3 | 35.4 | 2.2 | 1043 | 230 | 154 | 169 | |||||
XBD4.72/1.72-40DLL×4 | 4 | 47.2 | 3 | 1103 | 290 | 214 | 186 | |||||
XBD5.90/1.72-40DLL×5 | 5 | 59 | 4 | 1183 | 350 | 274 | 203 | |||||
XBD7.08/1.72-40DLL×6 | 6 | 70.8 | 4 | 1243 | 410 | 334 | 220 | |||||
XBD8.26/1.72-40DLL×7 | 7 | 82.6 | 5.5 | 1378 | 470 | 394 | 237 | |||||
XBD9.44/1.72-40DLL×8 | 8 | 94.4 | 5.5 | 1438 | 530 | 454 | 254 | |||||
XBD10.6/1.72-40DLL×9 | 9 | 106.2 | 7.5 | 1538 | 590 | 514 | 271 | |||||
XBD11.8/1.72-40DLL×10 | 10 | 118 | 7.5 | / | / | / | / | |||||
XBD12.9/1.72-40DLL×11 | 11 | 129.8 | 7.5 | / | / | / | / | |||||
XBD14.1/1.72-40DLL×12 | 12 | 141.6 | 11 | / | / | / | / | |||||
XBD2.44/3.5-50DLL×2 | 2 | 2.5 3.5 4.5 | 9 12.6 16.2 | 24.4 | 1450 | 3 | 50 54 52 | 2.58 2.66 3.16 | 1084 | 189 | / | 15.3 |
XBD3.66/3.5-50DLL×3 | 3 | 36.6 | 3 | 1152 | 257 | 179 | 18 | |||||
XBD4.88/3.5-50DLL×4 | 4 | 48.8 | 4 | 1240 | 325 | 247 | 23.1 | |||||
XBD6.10/3.5-50DLL×5 | 5 | 61 | 5.5 | 1383 | 393 | 315 | 33 | |||||
XBD7.32/3.5-50DLL×6 | 6 | 73.2 | 5.5 | 1451 | 461 | 383 | 24 | |||||
XBD8.54/3.5-50DLL×7 | 7 | 85.4 | 7.5 | 1559 | 529 | 451 | 15 | |||||
XBD9.76/3.5-50DLL×8 | 8 | 97.6 | 7.5 | 1629 | 597 | 519 | 18 | |||||
XBD10.9/3.5-50DLL×9 | 9 | 109.8 | 11 | 1780 | 665 | 587 | 22 | |||||
XBD12.2/3.5-50DLL×10 | 10 | 122 | 11 | / | / | / | / | |||||
XBD3.2/8.3.5-65DLL×2 | 2 | 5 8.33 9.72 | 18 30 35 | 32 | 1450 | 5.5 | 56 62 60 | 2.41 2.82 3.03 | 1306 | 199 | / | 349 |
XBD4.8/8.3-65DLL×3 | 3 | 48 | 7.5 | 1426 | 279 | 177 | 390 | |||||
XBD6.4/8.3-65DLL×4 | 4 | 64 | 11 | 1591 | 359 | 257 | 460 | |||||
XBD8.0/8.3-65DLL×5 | 5 | 80 | 15 | 1716 | 439 | 337 | 509 | |||||
XBD9.6/8.3-65DLL×6 | 6 | 96 | 15 | 1796 | 519 | 417 | 537 | |||||
XBD11.2/8.3-65DLL×7 | 7 | 112 | 18.5 | 1901 | 599 | 497 | 603 | |||||
XBD12.8/8.3-65DLL×8 | 8 | 128 | 22 | 2021 | 679 | 577 | 639 | |||||
XBD14.4/8.3-65DLL×9 | 9 | 144 | 22 | 2101 | 759 | 657 | 667 | |||||
XBD16.0/8.3-65DLL×10 | 10 | 160 | 30 | / | / | / | 720 | |||||
