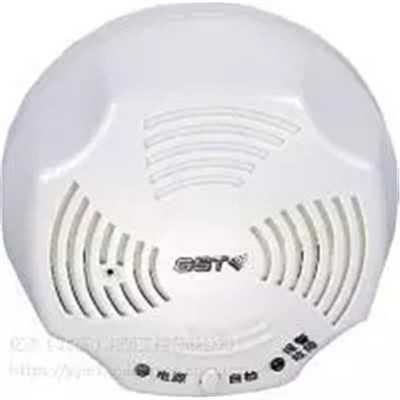

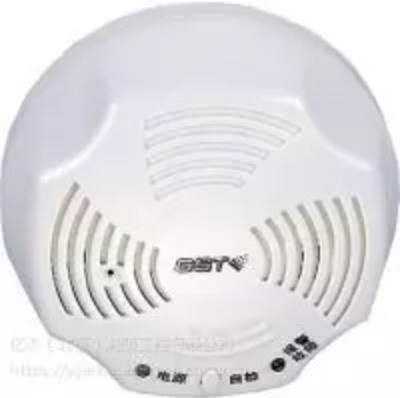

海湾GST-BT001M 点型可燃气体探测器

海湾GST-BT001M 点型可燃气体探测器详细介绍

　　一、GST-BT001M点型可燃气体探测器特点

　　GST-BT001M点型可燃气体探测器采用半导体气敏元件，工作稳定，采用吸顶与底座旋接安装方式，安装简单，接线方便，可与海湾公司生产的各类火灾报警控制器配合应用。用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。GST-BT001M可以检测天然气（T）。采用DC24V供电。可提供一对有源触点用于直接控制煤气管道电磁阀。

　　二、GST-BT001M点型可燃气体探测器主要技术指标

　　型号 GST-BT001M

　　检测元件 半导体自然扩散式

　　工作电压 DC24V，允许范围DC12V～DC28V

　　功耗 正常监视≤0.8W

　　报警状态≤3W

　　报警浓度 天然气(BT系列)：5000×10-6(1%LEL)

　　预热时间 3分钟～6分钟

　　报警方式 红色指示灯紧急闪烁，并伴有间歇蜂鸣声

　　有源触点 适用于DC12V单向直流脉冲电磁阀，电磁阀驱动能力：1000μF电容放电

　　使用环境 温度：-10℃～+50℃

　　相对湿度≤95%，不结露

　　编码方式 十进制电子编码

　　外形尺寸 直径:108mm，高:55mm

　　三、GST-BT001M点型可燃气体探测器结构特征、安装与布线

　　GST-BT001M点型可燃气体探测器由两部分构成：探测器及底座。

　　安装与接线：

　　首先将GST-BT001M探测器底座固定在86H50预埋盒上，然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上。

　　GST-BT001M点型可燃气体探测器安装

　　GST-BT001M点型可燃气体探测器安装

　　GST-BT001M点型可燃气体探测器对外接线端子

　　其中：

　　D1、D2：接电源总线，无极性

　　Z1、Z2：接信号总线，无极性

　　V+、V-：接管道电磁阀，探测器连续报警3s～7s后，V+、V-之间输出一个正向12V脉冲

　　布线要求：信号线Z1、Z2及V+、V-可选用截面积≥1.0mm2的阻燃RVS型铜芯线；电源线D1、D2、应选用截面积≥2.5mm2的阻燃BV型线。
