消防稳压给水设备 消防泵

一、简介

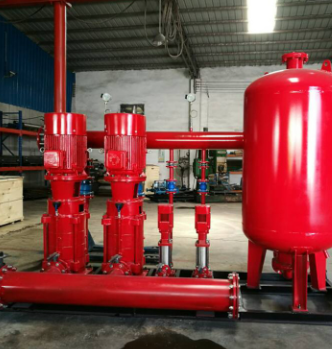

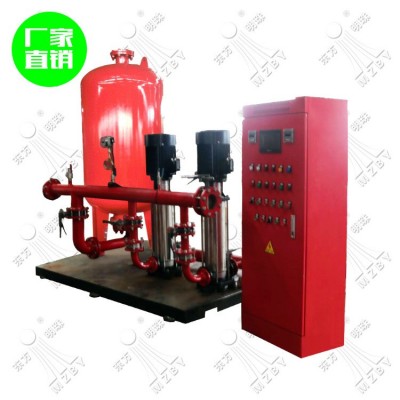

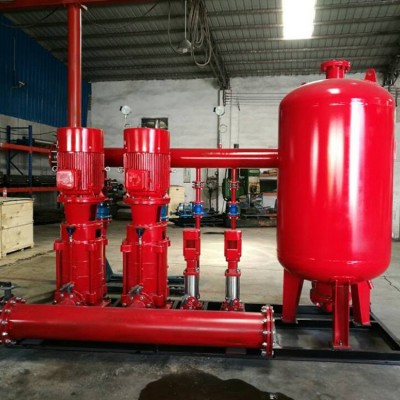

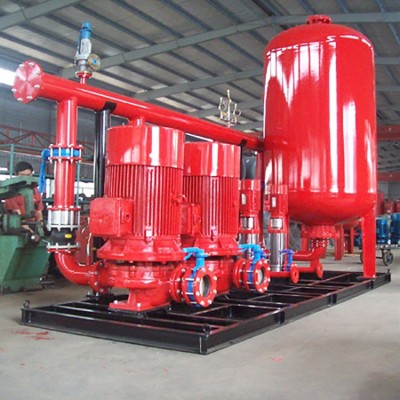

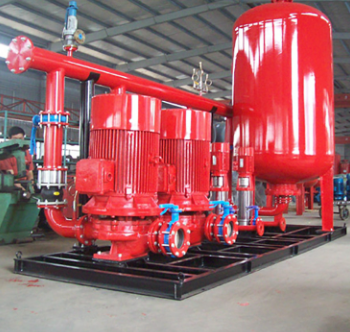

      我公司生产的W2系列消防设备由隔膜式气压罐、增压泵、电控箱、仪表和管路附件组成，适用于多层和高层建筑工程有增压要求的消火栓给水系统及自动喷水灭火系统等各类消防给水系统。

      本设备的最高工作压力分别为0.6Mpa、1.0Mpa、1.6Mpa，消防储水容积大于150L、300L、450L，稳压水容积大于50L，用于消火栓系统时，水枪每股流量为2.5L/S、5L/S，充实水柱长度为7M、10M、13M；用于自动喷水系统时，每个喷头流量为1.0L/S，喷头压力为0.1Mpa。

二、工作原理

      1、根据计算要求得消火栓或自动喷水灭火系统中最不利点所需的消防压力P1作为气压罐的充气压力。通过计算所选定的气压水罐规格及αb值，求得P2，并设定PS1=P2+（0.02~0.03），PS2=PS1+(0.05~0.06)。平时管道系统如有渗漏等泄压等情况，控制稳压水泵不断补水稳压，在P1P2(启动停止)反复运行。一旦有火情，管道系统大量缺水，造成PS1压力下降(PS1P2)，将至P2时，发出报警信号，立即启动消防泵，消防泵启动后稳压泵停止工作，直至消防泵停止运转，或手动回复设备的控制功能。

      2、设备利用气压罐设定运行压力P1、P2、P3、PS2，控制水泵的运行状态，大道增压功能。PS1、PS2控制消防泵使消防给水管道系统最不利点始终保持所需压力，达到增压功能。设备利用P1、P2控制稳压泵使气压罐内始终保持30秒消防水量。

      3、P1（Mpa）最不利点始终保持消防所需压力；P2（Mpa）消防泵启泵压力；PS1（Mpa）稳压泵启泵压力；PS2（Mpa）稳压泵停泵压力。
