可燃气体报警系统 有毒气体报警系统

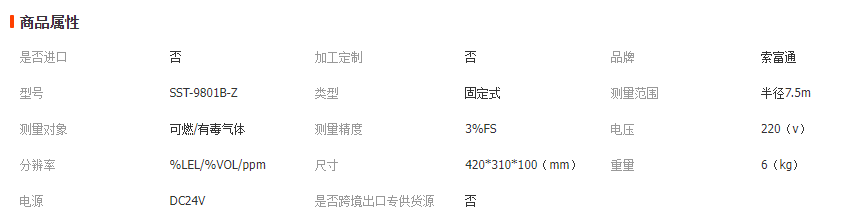

商品描述

1、概述

        SST-9801B-Z液晶总线报警控制系统由两部分组成：气体探测器与气体报警控制器；气体探测器（一次表）安装在可能有气体泄漏的危险场所，其核心元件为气敏传感器；气体报警控制器（二次表）安装在安全场所的值班室内。

    当空气中有检测气体泄漏时，气体探测器检测信号通过电缆立即传送到报警控制单元。控制器显示出气体浓度，当超过设定的报警浓度值时，报警控制器即发出声、光报警信号并输出联动控制信号，控制风机等设备排除险情，从而起到保障工厂安全生产，避免事故发生。广泛用于各类炼油厂、油库、化工厂、液化气站等易发生泄漏的特殊场所。

1.1、执行标准

  本产品依据下列国家标准进行设计、制造和检验：

    GB3836.1-2000《爆炸性气体环境用电气设备通用要求》

    GB3836.4-2000《爆炸性气体环境用电气设备本质安全型“Ⅰ”》

    GB15322.1-2003《可燃气体探测器技术要求和试验方法》

    GB16808-2008《可燃气体报警控制器》

2、系统特点与系统主要参数

2.1、系统特点

■智能化系统，485通讯，循环检测所有探测器的状态；

■进口气敏传感器，性能稳定、抗毒性好、寿命长、反应灵敏；

■自动输出联动，继电器为无源常开/常闭(触点容量为AC220V /5A)；

■简易安装，先在墙上固定好安装支架，挂上控制器即完成安装；

2.2、系统主要参数

    1）工作电压：AC220V，50HZ；

    2）额定功率：1.2W/路；

    3）测量范围：0~100%LEL、0~100%VOL、0~50000PPM；

    4）报警设定：根据气体类型和测量范围设定；

    5）响应时间：小于30s；

    6）输出触点：低段报警输出3组常开常闭无源触点，AC220V/5A；

               高段报警输出1组常开常闭无源触点，AC220V/5A；

               高段报警输出1组脉冲无源触点，AC220V/5A；

               故障报警输出1组常开常闭无源触点，AC220V/5A；

    7）报警方式：声光报警；

  8）通讯方式：RS485 ；

    9）安装方式：壁挂式；

  10）使用环境：温度：  -10℃～40℃；湿度：15%RH～95%RH；

3、系统组成及适用气体

3.1、系统组成

    本系统由1台气体报警控制器、1-150台气体探测器组成。需要的时候，可加外控器控制风机、阀门等设备。

3.2、适用气体

    本系统适用于氧气、可燃气体和有毒有害气体的检测。

4、安装尺寸：

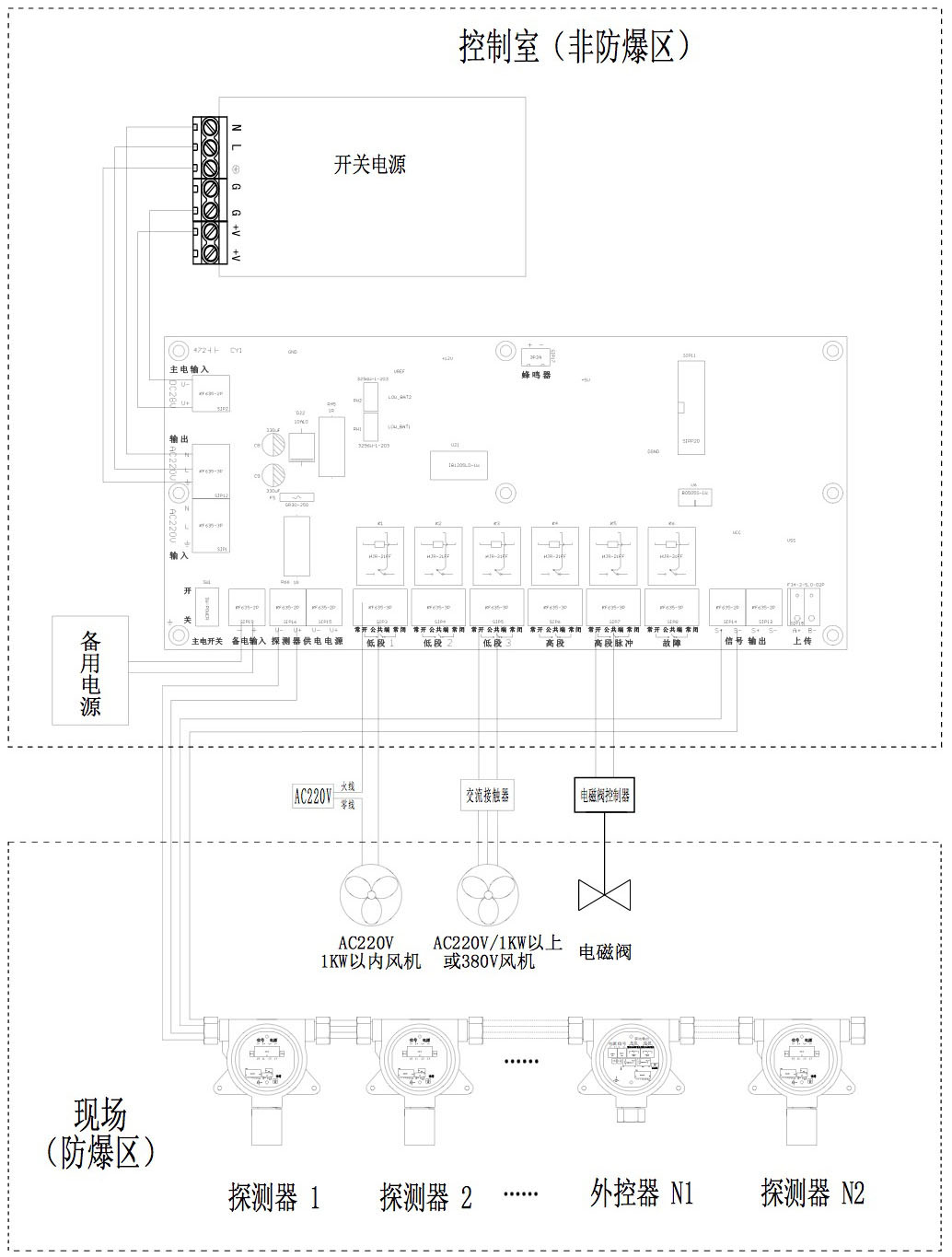

5、接线方式：

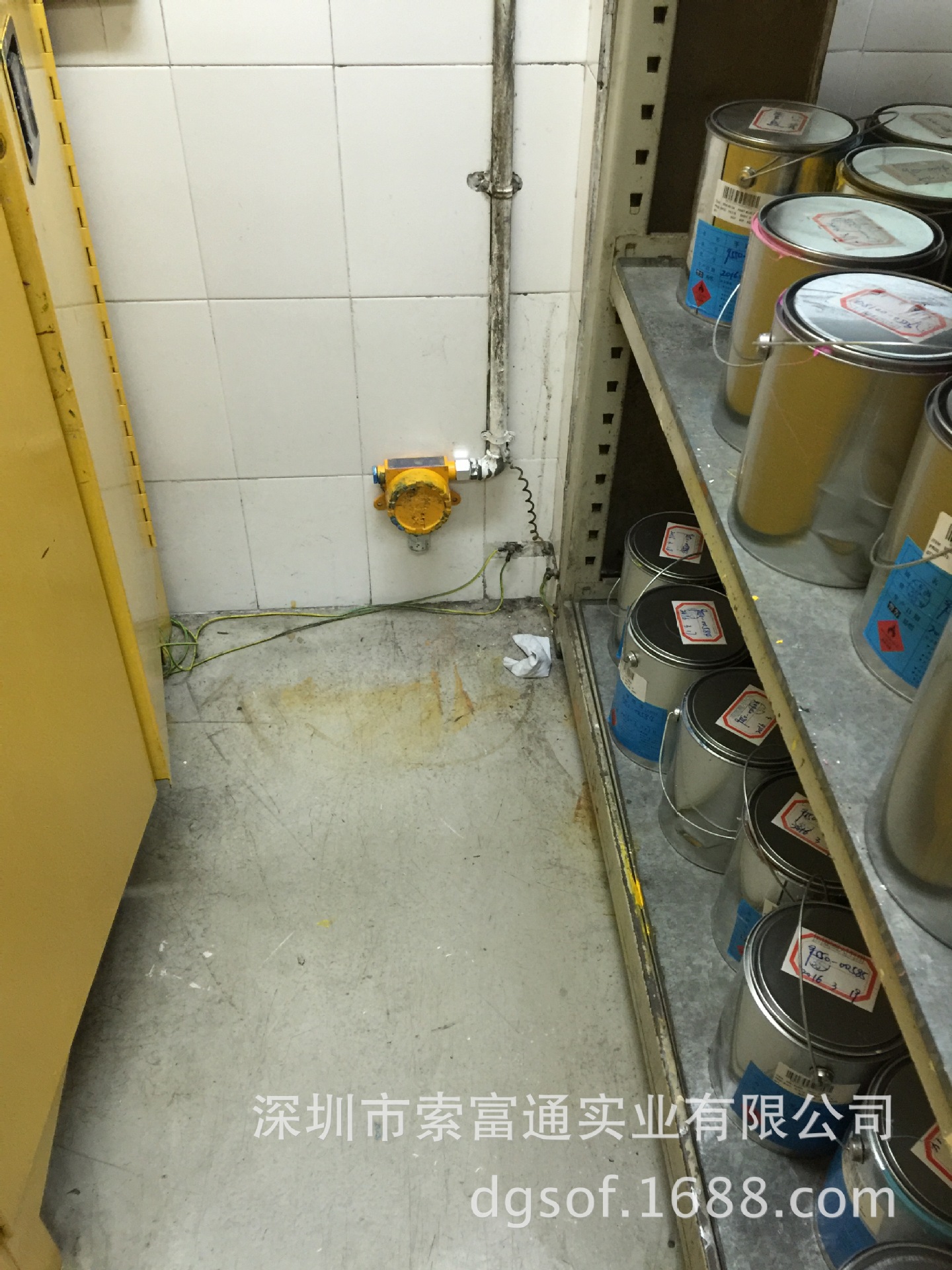

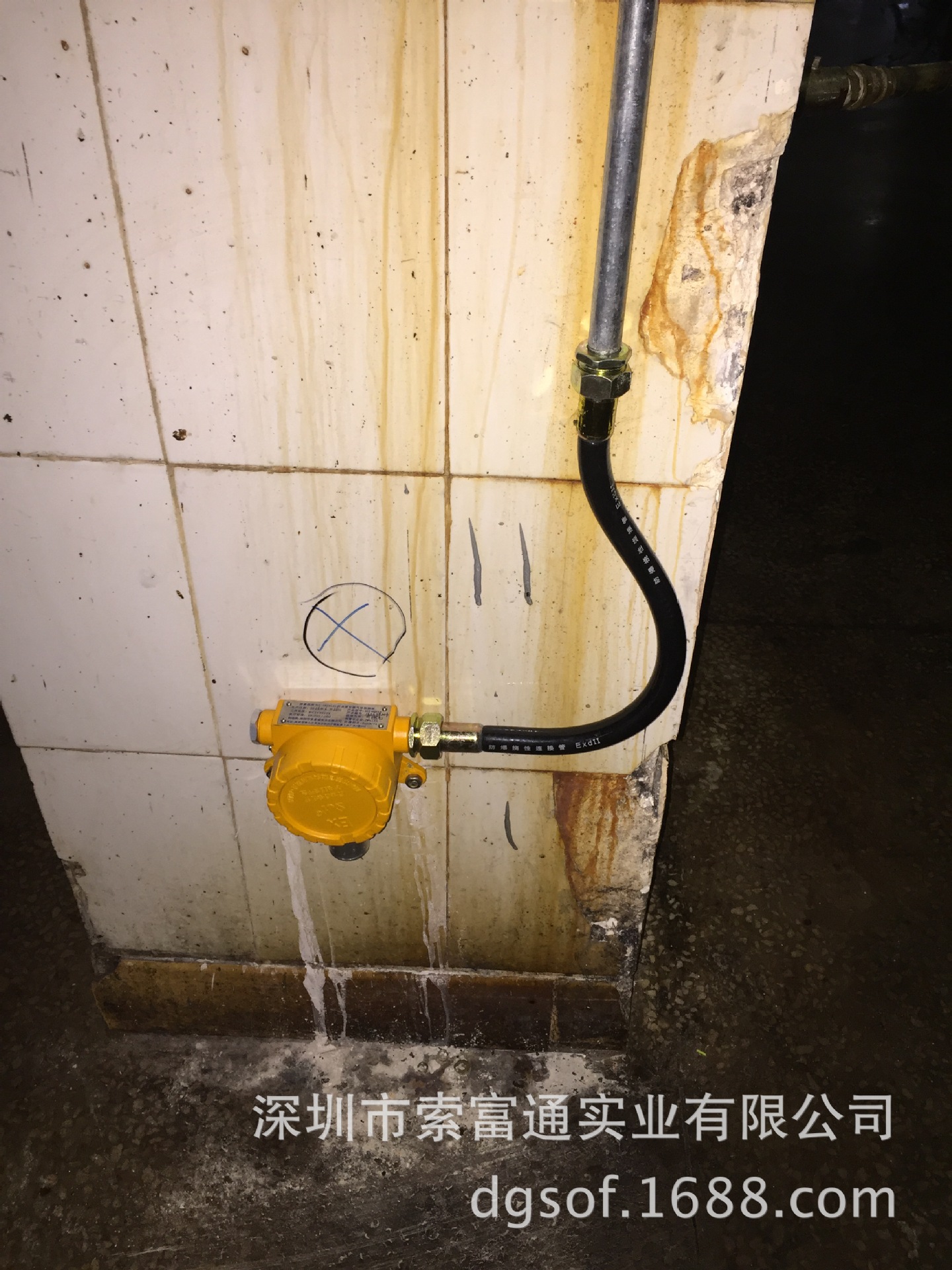

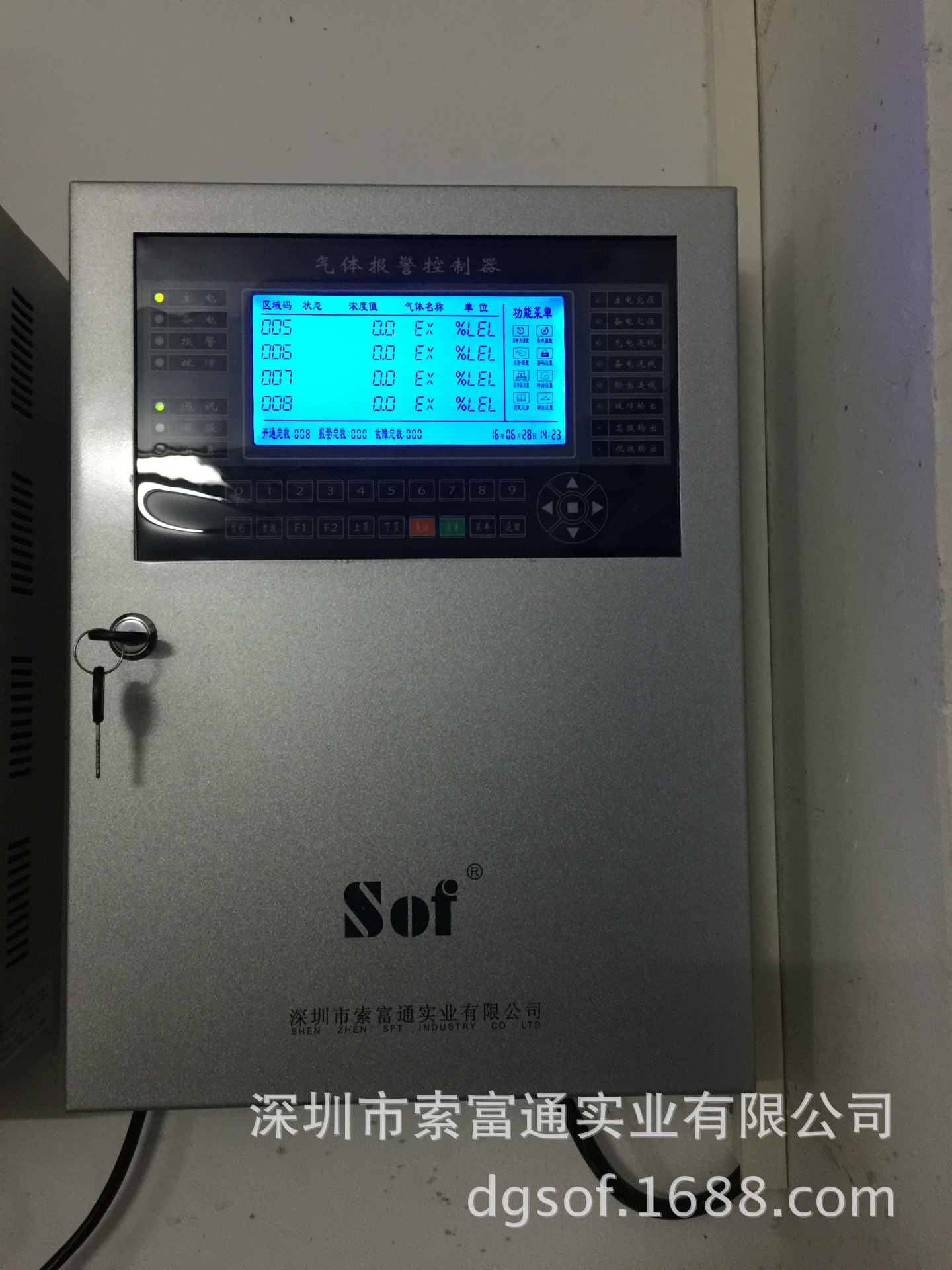

现场图片：
